Инженерная плата для январь своими руками

Задумался я сделать себе инженерный блок. Я не говорю что планирую стать большим мастером чип тюнинга. Но для смены некоторых калибровок и посмотреть сразу как реагирует машина, это нужная вещь. Да и есть у меня идея как откатать блок. Может позже приобрету шдк . Короче время покажет.
Для начала я приобрёл плату у addelectronics.

Так выглядит плата на сайте


Разработчик платы в добавок даёт инструкцию установки . Но я сделал немного иначе. Плата приходит с ножками которые нужно припаять на место выпаяной пзу .Мне показалось что не очень будет удобно её туда подпаять.Короче я выпаял ножки. Напильником расширил отверствие под место пзу, и припаял проводками.

Полный размер

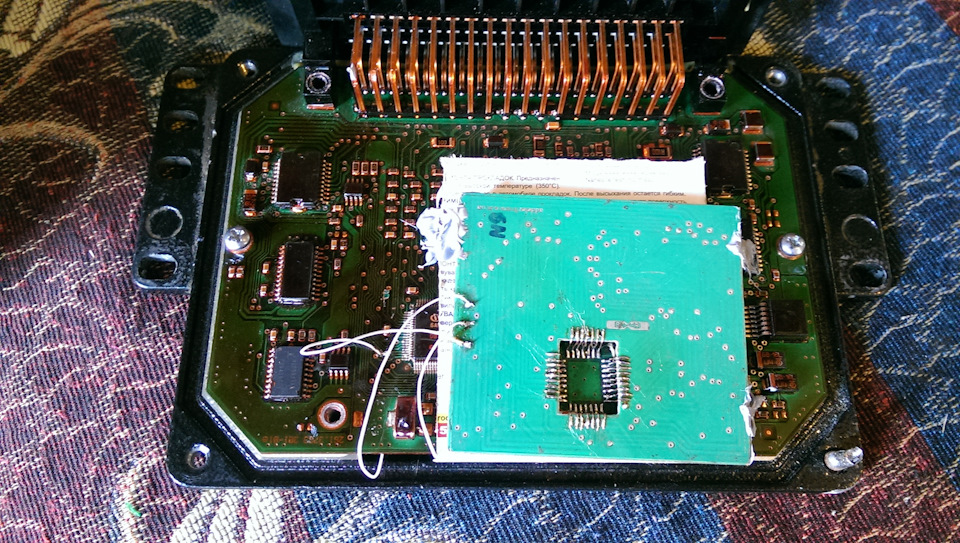

Вот так сделал


Три проводка которые идут к процессору я тоже сделал иначе. В инструкции все три провода припаяны сверху. Контакт 97 припаян к пятачку на плате. А 96, 92 к самому процессору.

Полный размер

Как видим припаяно к 92,96 ноге процессора


Но я решил что можно нечаянно спаять ножки на процессоре.Та и перегреть нечаянно тоже не хочется.И нашёл другой вариант. С обратной стороны на плате есть тоже пятачки к 96 ,92 ноге процессора. Я припаял прямо туда. Намного проще и надёжнее.

Полный размер

Справа вверху подписаны cp92 , cp96


И ещё очень важный нюанс. На некоторых блоках контакт процессора cp92 сидит на массе . У меня так было. Вам нужно там же с обратной стороны где проводок паять будете, вокруг пятачка обрезать медное покрытие платы(дорожку). Таким образом отделить контакт cp92 от массы.
Даю точные координаты в кого заказывал плату. addelectronics
Человек он отличный. На все вопросы отвечает без проблем. Реально приятно работать с такими людьми. Всем спасибо за внимание.

Полный размер

Цена вопроса: 600 грн
