Собираем усилитель и сабвуфер своими руками

Из статьи вы узнаете, как самостоятельно изготовить усилитель для сабвуфера своими руками из подручных материалов. Если присмотреться внимательно, то можно увидеть, что такую конструкцию можно сделать буквально за считанные минуты, как говорится, «на коленке». Но многое зависит от того, какой звук вы предпочитаете. Несмотря на то что на дворе 21 век, осталось немало любителей «лампового» звука. Качество у такой техники намного выше, хотя с каждым годом запчасти найти оказывается все труднее. Но если же конструкция будет полностью на современной элементной базе, то проблем никаких не возникнет.

Преимущества усилителей на микросхемах

усилитель для сабвуфера своими руками

Самое значимое преимущество – это компактность. Вследствие того что радиолампа сама по себе имеет внушительный размер, вся конструкция получается чересчур большой. А вот микросхема имеет очень маленькие размеры: около двух сантиметров - длина, высота - не более одного. А вот толщина ее составляет несколько миллиметров. Конечно, она нуждается в радиаторе, ведь при работе происходит выделение большого количества тепла. Но самое главное – это то, что питание усилителя на микросхемах может осуществляться от постоянного напряжения 12 Вольт. А вот усилитель для сабвуфера, своими руками собранный на лампах, имеет ряд недостатков. Для ламповой техники необходимо использовать напряжение от 150 Вольт (питание анодов). Следовательно, отпадает необходимость в трансформаторах больших габаритов. И также стоит упомянуть про легкость настройки – никакого подбора «минуса» катода и сетки не требуется, что облегчает задачу изготовления. Конечно, если вы желаете сделать качественный усилитель для дома, то можно и воспользоваться схемами на лампах. Звук они выдают поистине красивый.

Какие микросхемы использовать

настройка усилителя под сабвуфер

Среди большого числа микросхем можно выделить одно семейство, которое отличается своей надежностью и долговечностью – это, конечно же, TDA. Буквенное обозначение может быть различным, поэтому стоит узнать про основные характеристики, которые вам нужны:

  1. Количество каналов. Может быть 2 или 4. Следовательно, у микросхемы будет по 2 или 4 входа и выхода. Для сабуфера достаточно одного канала.
  2. Имеется ли возможность соединения входов и выходов по схеме «мост». Это неплохое решение, если требуется собрать мощный усилитель для сабвуфера своими руками. Если присутствует возможность включения по мостовой схеме, получается достичь больших значений мощности.
  3. Выходная мощность – измеряется в Ваттах на каждый канал. Например, если микросхема имеет два канала, а каждый отдает 10 Ватт мощности. В режиме моста эта мощность удваивается, так как каналы соединяются последовательно.
  4. Тип питания. Здесь стоит узнать, какая полярность напряжения питания. Некоторые микросхемы имеют двухполярное питание (например, «общий», «+12 В» и «-12 В»).

Даташит микросхем

провода для сабвуфера и усилителя

Итак, вы нашли более-менее подходящую микросхему, которую решили использовать в своем усилителе. Но как же ее подключить правильно, чтобы она начала работать сразу же? И нужна ли настройка усилителя под сабвуфер? Вам необходимо знать ее типовую схему включения. Найти ее можно в документе, который называется Datasheet. По сути, это руководство по эксплуатации. В этом документе приведены все электрические параметры прибора, а также его типовые схемы включения. Причем даже именитые производители теле- и аудиотехники не пытаются вносить существенные изменения. Ведь они прекрасно знают, что в типовой схеме прибор будет работать устойчиво, без искажений, с максимальным сроком службы, а самое главное – качественно. Все параметры дополнительных элементов (а их довольно мало) подобраны самым наилучшим образом. И никакие изменения в схеме уже не нужны.

За что отвечают выводы микросхем

установка усилителя и сабвуфера

У вас имеется микросхема, но вы желаете разобраться, для чего необходимы все ее выводы? Впрочем, настройка усилителя под сабвуфер проводится и без знания этих тонкостей. Но разобраться несложно, ведь все интуитивно понятно:

  1. GND – это минусовой провод питания, «масса» автомобиля, если в нем будет производиться установка.
  2. Vcc+ – это положительный вывод питания микросхемы.
  3. In/Out – соответственно, входы и выходы. На вход подается сигнал, например от телефона или ноутбука, а с выходом соединяется динамик сабуфера.
  4. St-by – режим ожидания, как правило, он соединяется с плюсовым проводом питания.

Пожалуй, это все, что вам потребуется знать, больше ничего лишнего в микросхемах нет. Нужно только правильно соединить все дополнительные элементы и выводы микросхемы между собой.

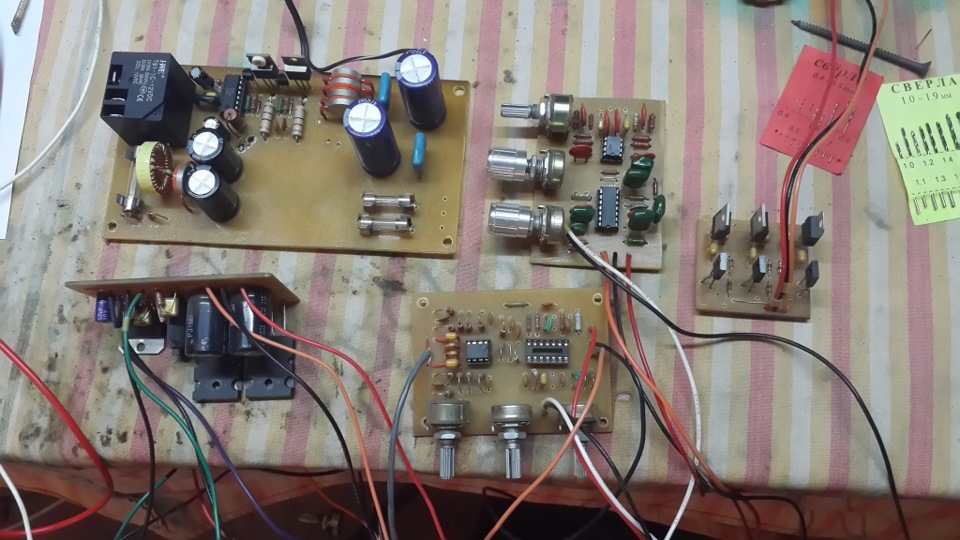

Сборка усилителя

какой усилитель нужен для сабвуфера

Стоит поговорить о мощности. Если производится установка усилителя и сабвуфера в автомобиль, то вам необходимо не менее 40 Ватт выходной мощности. Но все зависит от того, какой короб используется в сабуфере. Чем он больше, тем выше должна быть мощность. Если же вы изготавливаете небольшой настольный сабуфер, который имеет размеры менее 30 см с любой стороны, то достаточно будет микросхемы с мощностью 20-25 Ватт. В этом случае не будет наблюдаться искажений звука. После сборки основной части и проверки необходимо создать самое главное – фильтр. Именно он позволит вашему усилителю воспроизводить только лишь узкий спектр низких частот, отсекая при этом все высокие и средние. Какой тип конструкции выбрать – решать вам, но существует их великое множество. И вот основные:

  1. Активные фильтры НЧ на операционных усилителях.
  2. Пассивные фильтры НЧ на резисторах и конденсаторах.

Обратите внимание, что все провода для сабвуфера и усилителя должны быть хорошо экранированы, иначе возникнут помехи. Впрочем, если вы не намерены менять полосу пропускания и прочие характеристики усилителя, вам достаточно будет второго вида фильтров. Изготовляется он очень просто – входной сигнал нужно пропустить через RC-цепочку. Схема ее приведена немного выше. При прохождении сигнала сабвуфер отсекаются определенные частоты. В итоге усилитель воспроизводит только лишь узкий спектр.

Заключение

Вы узнали в общих чертах о том, какой усилитель нужен для сабвуфера. Изготовить его можно очень быстро, тут же испытать и насладиться звуком. Но обратите внимание на то, что установка в автомобиле может вызвать затруднения, так как необходимого выхода у магнитолы попросту нет. Что же делать? А теперь нужно вспомнить о том, что говорилось в статье. Разберите магнитолу и посмотрите, какая микросхема используется в усилителе. Внимательно посмотрите даташит и найдите входы этой микросхемы. Вот и все, сигнал для входа сабуфера можно взять именно отсюда. Нужно только на задней панели магнитофона установить дополнительный разъем. И тогда усилитель для сабвуфера (своими руками его сделать, как оказалось, не составило труда) можно подключить к любой дешевой магнитоле.
